CTC Continuously Transposed Conductor Line

The GRM Rolling Mill CTC Continuously Transposed Conductor Line pamer operasi stabil lan dhuwur tliti, ndhukung imbuhan kacepetan lan konfigurasi selaras, lan digunakake digunakake kanggo produksi kabel tliti ing trafo, kendaraan energi anyar, Perkakas ngarep, medical, lan aerospace electrical kothak. Hubungi kita!

Kirim Pitakonan

Deskripsi Produk

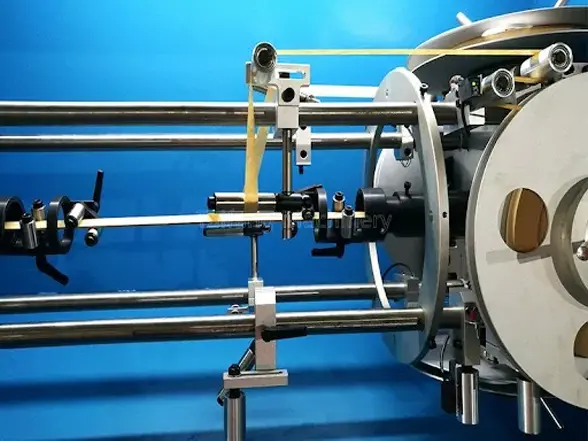

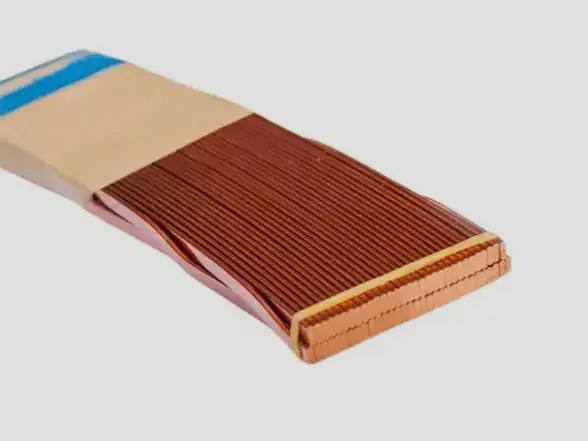

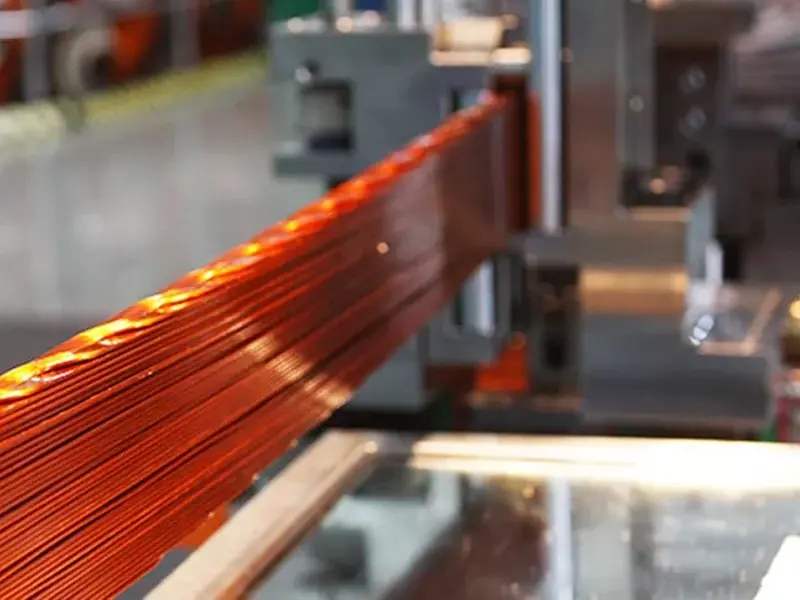

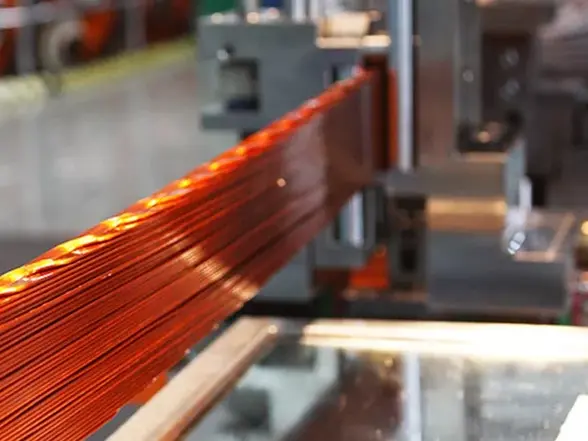

GRM Rolling Mill's CTC Continuously Transposed Conductor Line terus-terusan transpose saka 5 nganti 47 helai kanthi nutupi kabel tembaga datar tanpa oksigen kanthi varnish insulasi lan dibungkus nganggo kertas insulasi lan bahan insulasi liyane. Konduktor kasebut banjur dilebokake dadi bundel konduktor persegi panjang sing kompak lan disusun kanthi rapi.

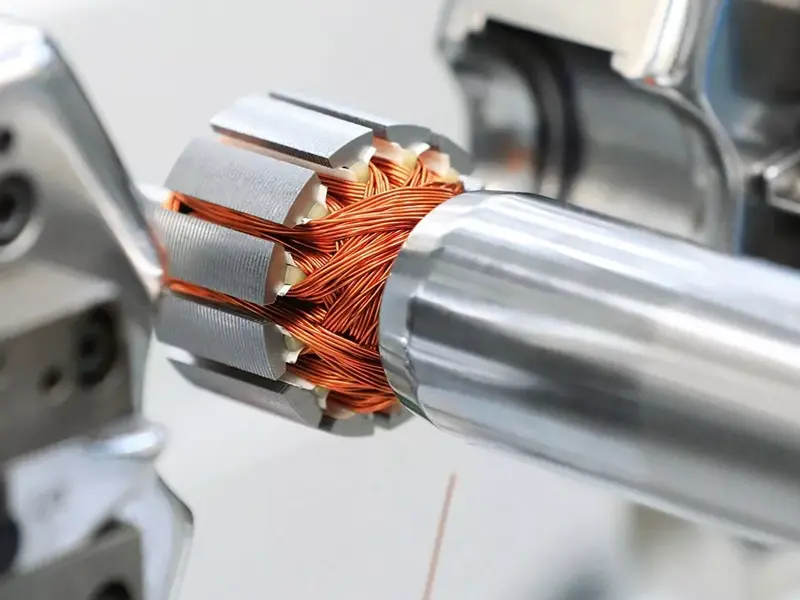

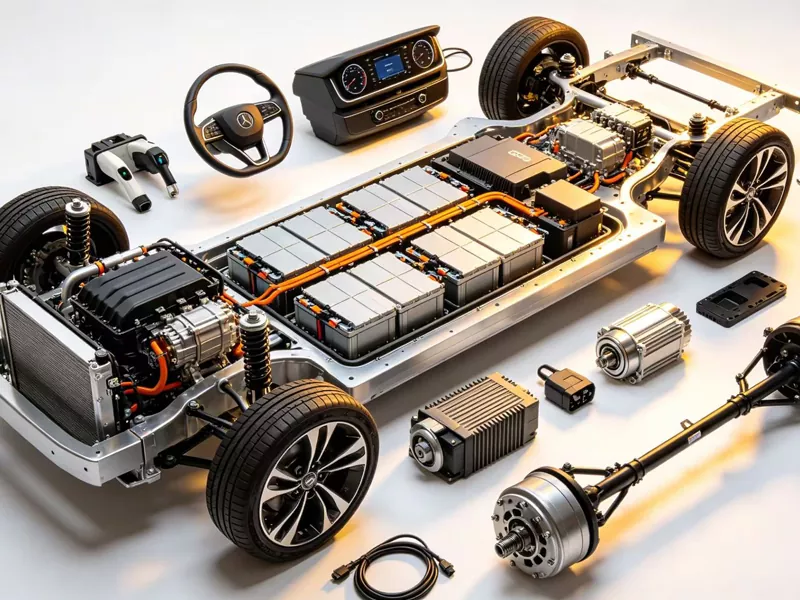

CTC Continuously Transposed Conductor Line for EV components

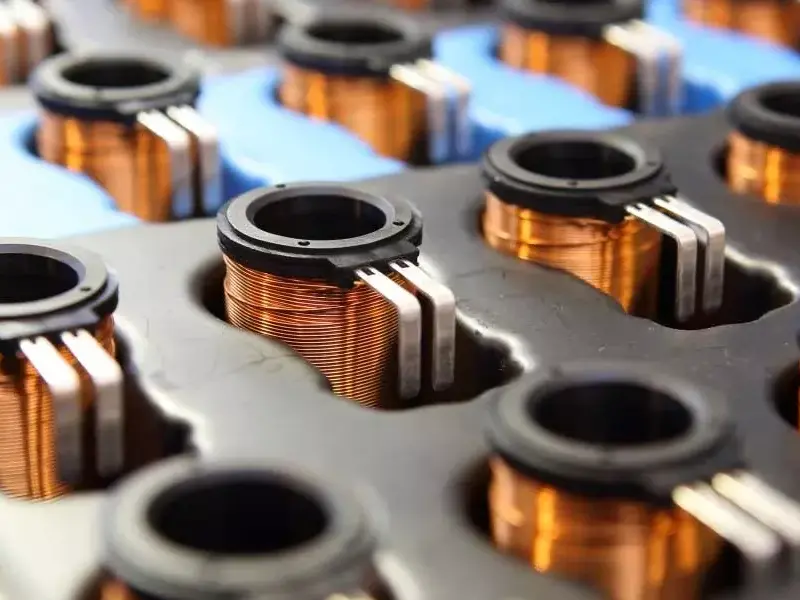

CTC Continuously Transposed Conductor Line for Household appliances

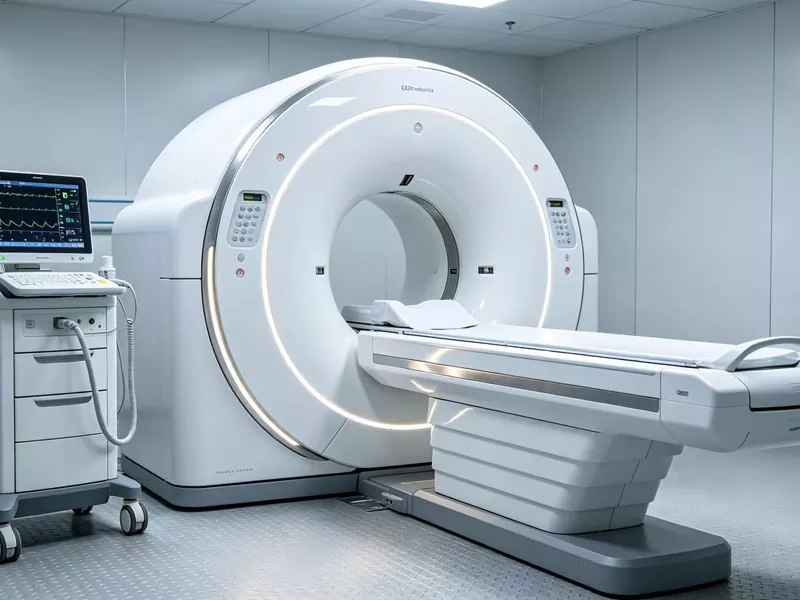

CTC Continuously Transposed Conductor Line for Medical devices

CTC Continuously Transposed Conductor Line for Aerospace electrical assemblies

Industri Aplikasi

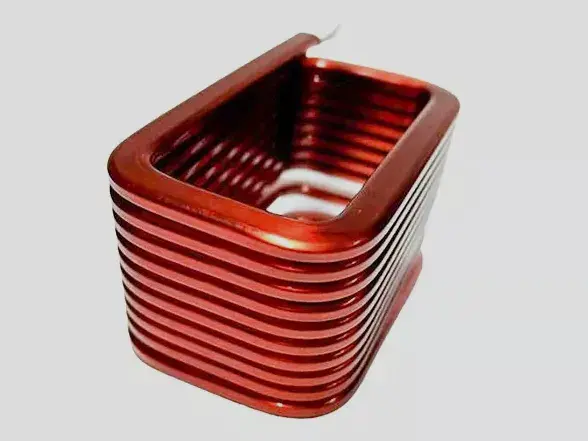

1. trafo windings

2. komponen EV

3. Perkakas rumah tangga

4. Piranti medis

5. Majelis listrik Aerospace

Alur Proses Utama

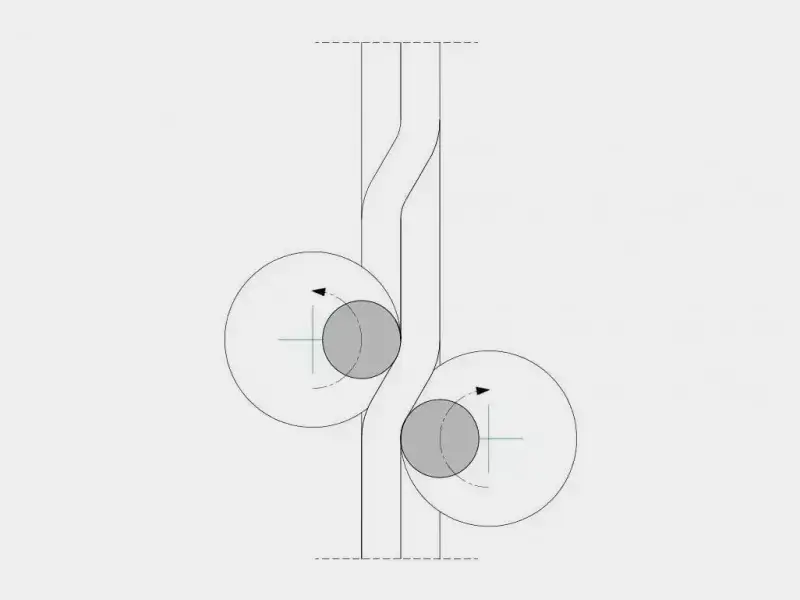

Pay-off → Pandhuan Paralel → Transposisi Presisi → Pembungkus Isolasi (Opsional) → Take-up

Spesifikasi Teknis

Parameter konduktor tunggal	Min	Maks
kekandelan	1,15 mm	3,15 mm
Jembar	3,0 mm	12,5 mm
Rasio Jembar / Kekandelan	3:1	8:1
Ketebalan enamel	0,08 mm	0,18 mm

Parameter konduktor CTC	Min	Maks
Kacepetan Produksi	1 m/min	15 m/min
Jumlah Konduktor	5 (aneh)	47 (aneh)
Dhuwur (mm)	5.0	80.0
Jembar (mm)	6.0	26.0
Jarak Transposisi (mm)	20	280
Rasio Dhuwur / Jembar	1:3	8:1
Transposition Push Speed	colspan = "2"	150 kaping / min

Fitur Utama

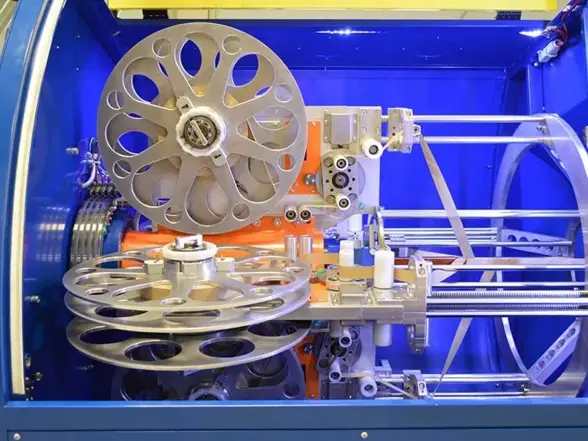

1. Sistem transposisi presisi kanggo alignment konduktor stabil

2. CTC Continuously Transposed Conductor Line bisa kompatibel karo konduktor tembaga warata lapisan enamel

3. Unit pembungkus kertas insulasi opsional

4. Sistem tension lan winding sing dikontrol servo

Kaluwihan Teknis

Fasilitas produksi GRM dilengkapi sistem lapisan lan inspeksi online sing bisa ngolah kabel magnet khusus kanthi lapisan enamel multi-lapisan. Proses lapisan seger ing fasilitas sing padha nambah kinerja resistensi listrik lan nambah kualitas permukaan konduktor. Pemantauan online sing terus-terusan luwih njamin konsistensi dimensi lan stabilitas operasional jangka panjang.

FAQ

1. Apa iku konduktor CTC?

CTC (Continuously Transposed Conductor) minangka bundel konduktor persegi panjang sing digawe kanthi terus-terusan transposing pirang-pirang konduktor datar terisolasi kanggo nyuda kerugian arus eddy ing trafo.

2. Apa bahan bisa proses line?

Garis kasebut utamane dirancang kanggo konduktor tembaga warata tanpa oksigen sing dilapisi enamel lan bahan kawat magnet sing gegandhengan.

3. Apa mesin bisa disesuaikan?

ya wis. GRM nyedhiyakake konfigurasi sing disesuaikan miturut dimensi konduktor, kecepatan produksi, struktur insulasi, lan tata letak pabrik.

Siap Nganyarke Produksi Kawat Magnet Sampeyan?

Hubungi GRM kanggo solusi produksi konduktor CTC sing disesuaikan sing dirancang kanggo pangolahan kabel datar presisi, aplikasi trafo, lan manufaktur kawat magnet maju.
