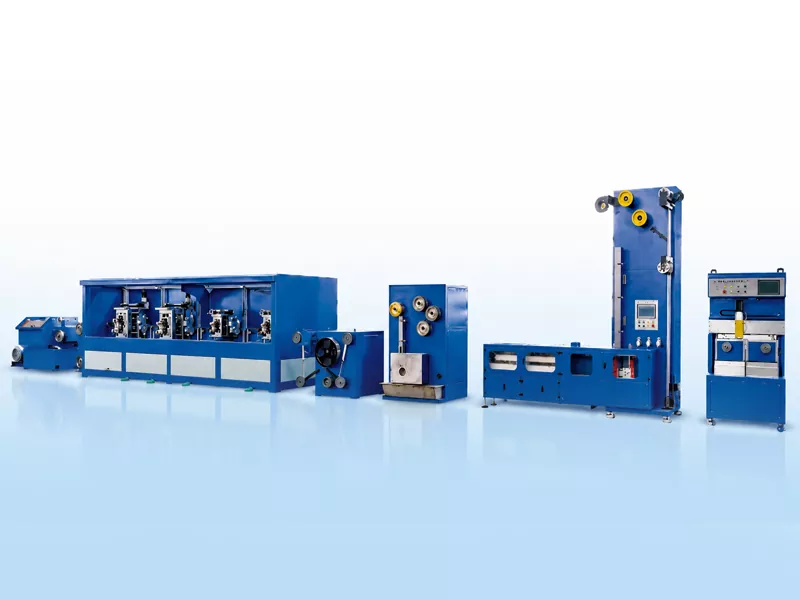

PV Busbar Ribbon Line Produksi

GRM PV Busbar Ribbon Line Production dirancang kanggo terus-terusan ngolah kabel tembaga tanpa oksigen TU1 dadi pita konduktif datar sing dilapisi timah kanthi tliti dhuwur. Garis kasebut cocog kanggo pita interkoneksi PV, pita busbar, lan produksi pita busbar reflektif.
Garis lengkap nggabungake gambar kawat, rolling presisi, anil terus, perawatan fluks, lapisan timah panas, lan njupuk otomatis. Iki mbantu produsen pita PV ngontrol akurasi lebar lan ketebalan, kualitas lapisan timah, straightness strip, lan konsistensi gulung.
Jalur produksi pita busbar GRM kira-kira dawane 26 m lan ambane 3 m, kanthi bobot total sekitar 14 ton. Kacepetan desain bisa nganti 150 m / min, gumantung saka ukuran kawat tembaga, dimensi pita rampung, kacepetan tinning, lan cara njupuk. Ing kahanan produksi khas, output saben wulan bisa tekan kira-kira 60-80 ton.

Kirim Pitakonan

Deskripsi Produk

Saka Kawat Tembaga nganti Pita Busbar Rampung

Jalur Produksi Pita Busbar PV utamane nggunakake kawat tembaga minangka bahan mentah. Kawat kasebut pisanan ditarik menyang diameter sing dibutuhake kanggo digulung, banjur dibentuk dadi pita datar liwat rolling presisi multi-ngadeg. Sawise rolling, Strip tembaga liwat annealing terus-terusan kanggo nyetel mechanical sawijining, ngiring dening perawatan flux lan hot-dip lapisan timah. Pungkasan, pita sing wis rampung ditabuh kanthi sistem njupuk otomatis menyang spools utawa gulungan pancake.

Mesin Gambar

Kawat tembaga ditarik liwat dies kanthi diameter 2.6-3.0 mm, siap digulung.

4 Roll Stand

Kawat tembaga bunder digulung dadi pita datar, kanthi jembar lan akurasi kekandelan sing dikontrol.

Annealing

Anil sirkuit cendhak digunakake kanthi proteksi gas inert lan pendinginan banyu sirkulasi kanggo nambah sifat mekanik pita tembaga.

Lapisan timah

Lapisan timah hot-dip digunakake. Pisau udara ngontrol kekandelan lapisan timah, lan penggemar pendingin mbantu nyetabilake kualitas permukaan. Ketebalan lapisan timah siji-sisih: 0,01-0,025 mm.

Koil Otomatis Chang

Fungsi opsional kalebu traversing servo, pangowahan spool otomatis, pemotongan otomatis, lan taping otomatis.

Precision Take-up

Spool winding: nganti 30 kg.

Pancake gulungan gulungan: opsional 1-2 kg.

R&D lan Paten

Wiwit 2015, GRM terus ngembangake peralatan manufaktur kanggo pita interkoneksi PV lan pita busbar. Perusahaan wis entuk pirang-pirang paten teknis sing ana gandhengane karo rolling presisi, integrasi jalur produksi, lan proses manufaktur pita PV.

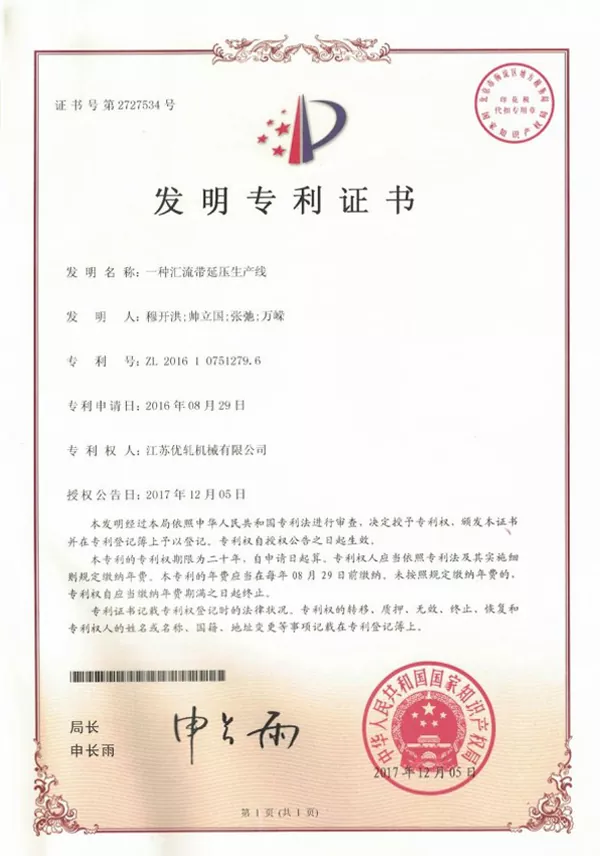

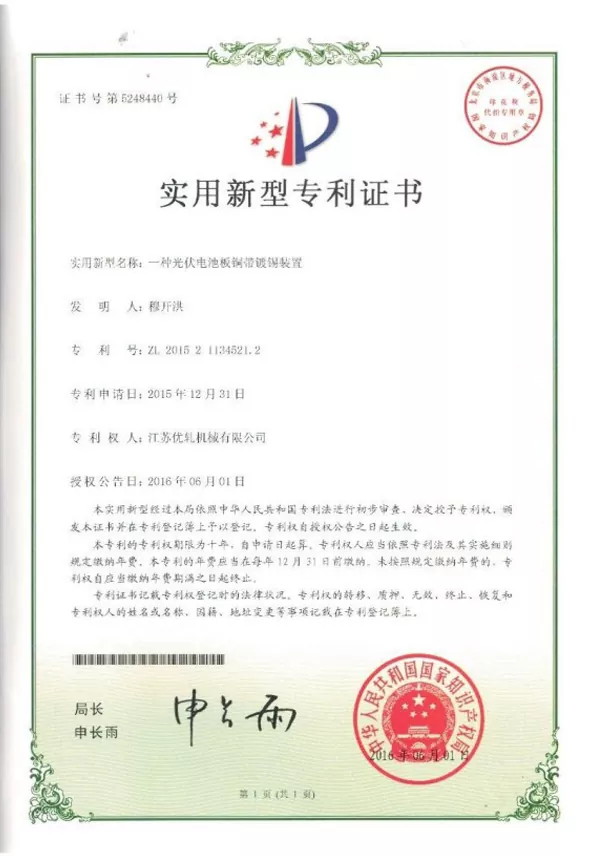

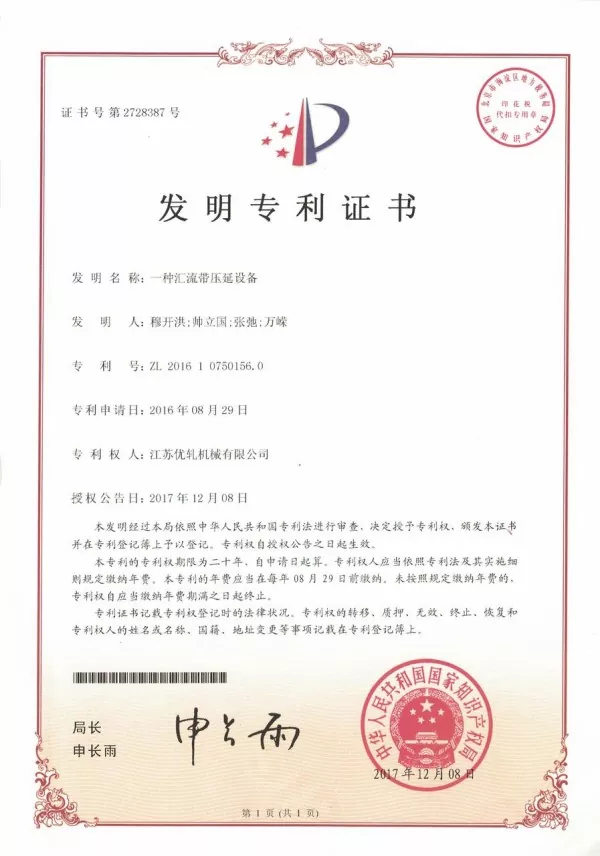

GRM Teknologi Paten kanggo PV Pita Manufaktur Equipment

Fitur Utama

Produksi terus-terusan saka input kabel tembaga nganti output pita busbar sing dilapisi timah.
Konsistensi dimensi sing luwih apik, keseragaman lapisan, lan kualitas gulungan.
Koordinasi ketegangan lan njupuk otomatis mbantu nyuda gangguan produksi lan intervensi manual.
Ndhukung loro pita busbar standar lan produksi pita busbar termenung kanggo syarat materi modul PV beda.
Nyedhiyakake produsen pita PV kanthi solusi produksi terpadu sing fokus ing kontrol proses, konsistensi produk, lan efisiensi produksi.

Pitakonan sing Sering Ditakoni

1.Apa kisaran ukuran produk rampung?

Rampung jembaré: 3-8 mm.

Rampung kekandelan: 0,2-0,4 mm.

2.Apa kisaran toleransi lan properti mekanik?

Toleransi jembaré: ± 0,085 mm.

Toleransi kekandelan: ± 0,01 mm.

Kekuwatan tarik: ≥260 MPa.

kekuatan ngasilaken: 90-130 MPa.

3.Apa metode lapisan timah sing digunakake?

Garis kasebut nggunakake lapisan timah panas, kanthi jangkoan lengkap ing pita, kalebu loro pinggiran.

4.Kepiye ukuran lan ketebalan produk diukur?

Papan kaping papat saka pabrik rolling papat dilengkapi karo rong sistem pangukuran laser, siji kanggo ukuran jembar lan siji kanggo pangukuran ketebalan. Data pangukuran bisa ditampilake ing HMI.

5.Bahan apa sing bisa diproses?

Jalur Produksi Pita Busbar PV utamane dirancang kanggo kabel tembaga tanpa oksigen TU1. Konfigurasi sing disesuaikan bisa diwenehake miturut paduan tembaga sing beda, dimensi produk, lan syarat pita khusus.
