Apa Pita PV lan Cara Diproduksi?

Apa pita PV, lan carane iku diprodhuksi?

Pita PVminangka konduktor penting kanggo transmisi saiki ing modul fotovoltaik silikon kristal. Biasane digawe saka bahan dasar tembaga konduktivitas dhuwur sing ngalami proses rolling, annealing, lan tin-plating. Gumantung saka aplikasi kasebut, pita PV utamane dikategorikake dadi pita interkoneksi lan pita busbar.

Pita interkoneksi nyambungake sel surya jejer, nganakake arus sing diasilake dening sel menyang senar sel. Pita busbar, sing ukurane luwih gedhe, ngumpulake arus saka senar sel lan langsung menyang terminal output modul utawa kothak persimpangan. Akibate, akurasi dimensi pita kang, straightness, coating uniformity, lan mechanical properties langsung impact stabilitas proses soldering lan linuwih long-term modul kang.

Napa Kawat Tembaga Kudu Digulung dadi Pita Datar?

Kawat tembaga babak tradisional ora bisa digunakake langsung ing modul PV; mbutuhake ewah-ewahan bentuk plastik kanggo ngowahi wangun salib-bagean sawijining, ngowahi materi saka profil babak menyang Strip warata karo rasio jembaré-kanggo-kekandelan pas.

Ing produksi pita, fungsi inti saka proses rolling ora mung kanggo "flatten kabel tembaga," nanging kanggo entuk jembaré stabil, kekandelan, kualitas pinggiran, lan flatness liwat deformasi kontrol. Fluktuasi ing jembaré bisa mengaruhi alignment soldering, kekandelan ora rata impact konsistensi resistance electrical, lan straightness miskin bisa mimpin kanggo nduwurke tumpukan irregularities lan ora stabil plating timah ing langkah sakteruse.

Mulane, proses rolling pita PV mbutuhake kontrol simultan liwat deformasi materi, koordinasi tension, pengawasan dimensi, lan kualitas lumahing.

Proses Produksi Pita PV

A khasPV pita lini produksinggunakake kabel tembaga tanpa oksigen TU1 minangka bahan mentah. Liwat pangolahan kayata gambar kabel multi-tataran, rolling presisi, annealing terus-terusan, perawatan fluks, plating timah panas, lan nduwurke tumpukan otomatis, entuk produksi pita konduktif sing rata lan dilapisi timah saka kawat tembaga bunder.

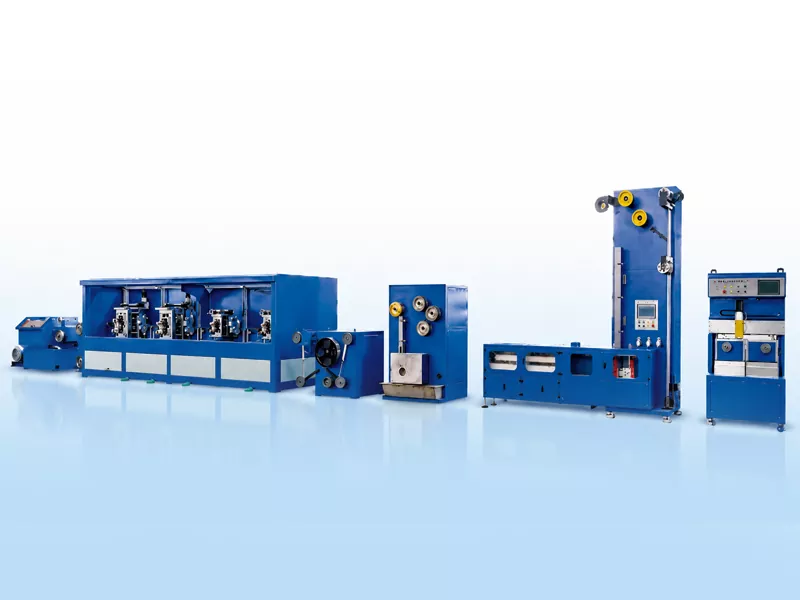

Saka Kawat Tembaga nganti Proses Produksi Pita PV

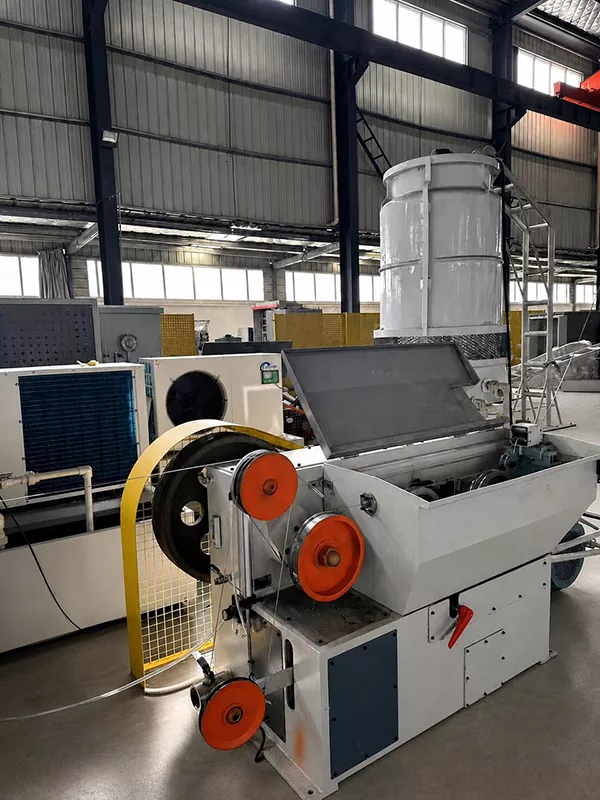

Mesin Gambar

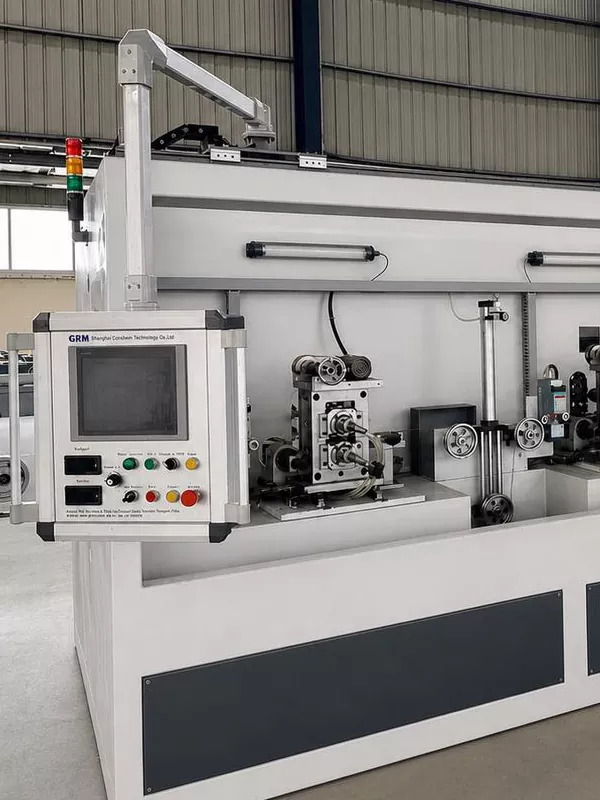

4 Roll Stand

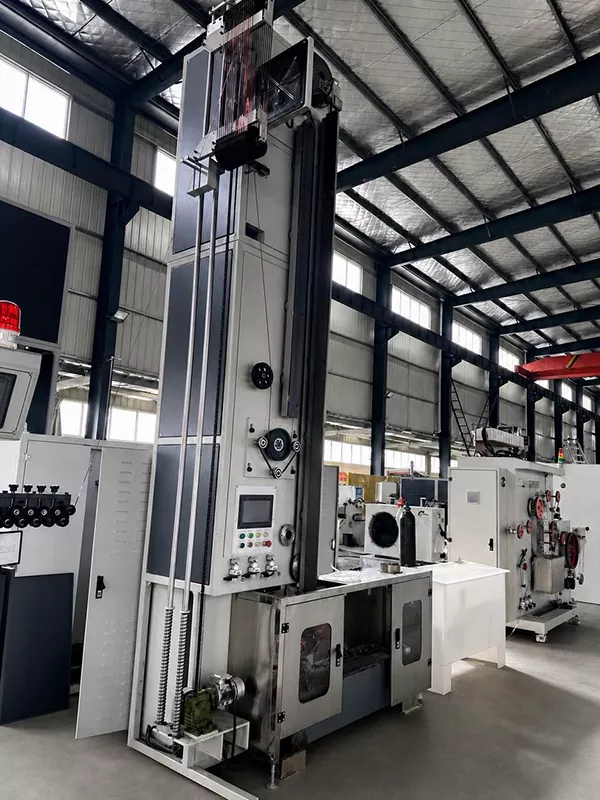

Annealing

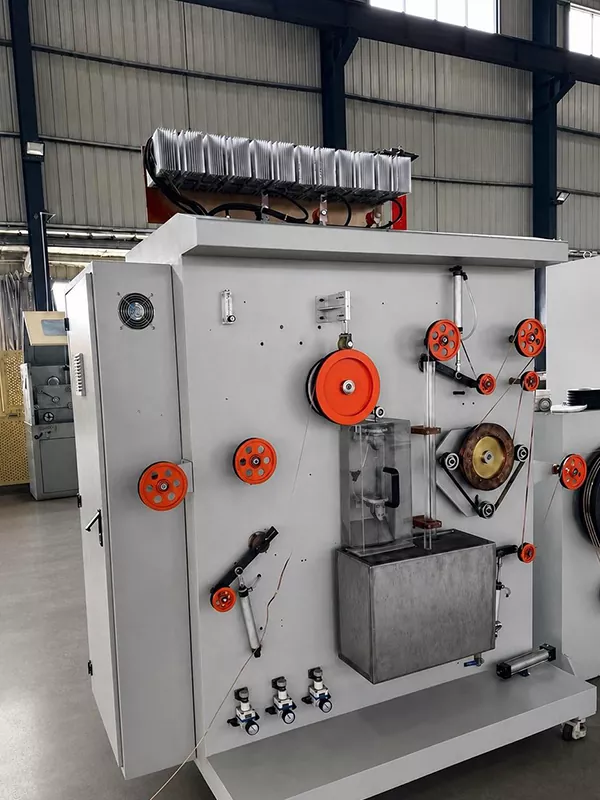

Lapisan timah

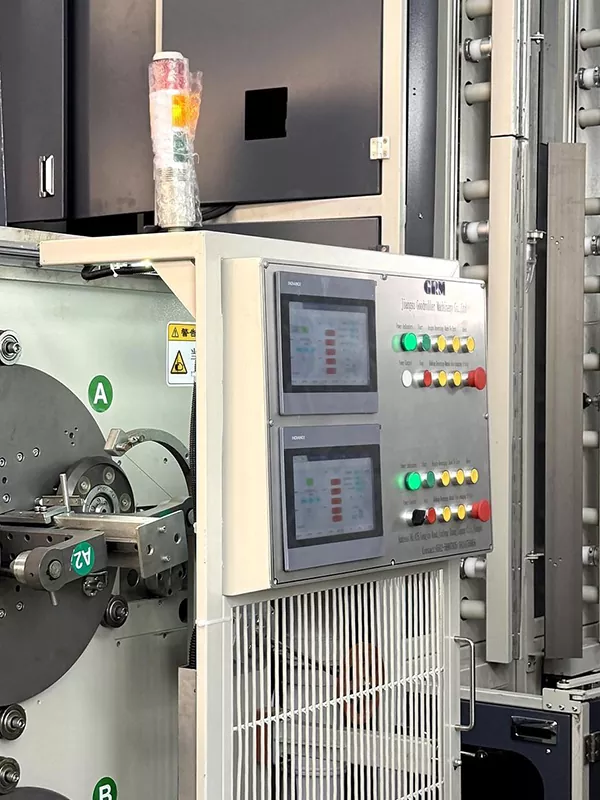

Koil Otomatis Chang

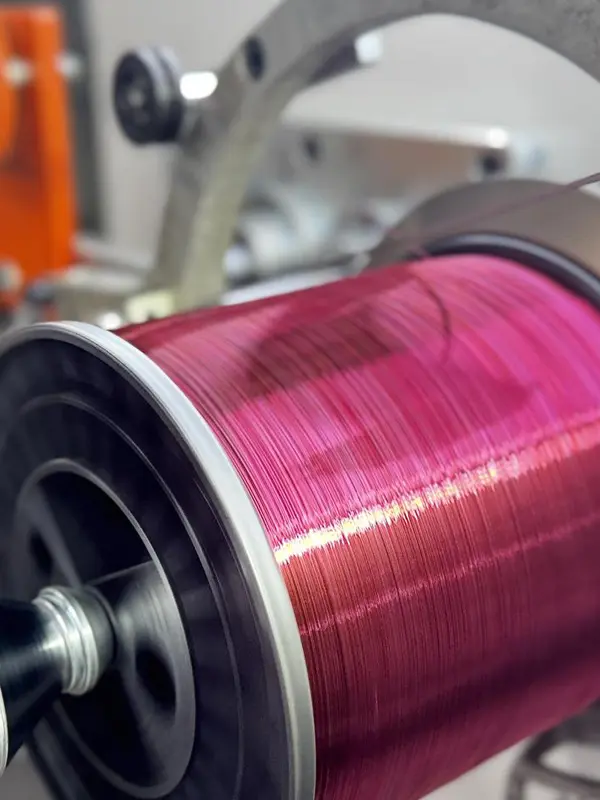

Precision Take-up

Kawat Tembaga Bulat → Gambar Kawat → Rolling Presisi → Annealing → Perawatan Fluks → Plating Timah Hot-dip → Winding Otomatis

Tantangan Utama Manufaktur

1. Jembar lan kekandelan Control

Jembar lan kekandelan pita nemtokake area kontak soldering, konsistensi resistance listrik, lan stabilitas tata letak modul. Kanggo produk busbar sing amba lan tipis, sanajan fluktuasi cilik sajrone rolling digedhekake ing tahap plating timah lan nduwurke tumpukan sabanjure.

2. Strip Flatness lan Straightness

Strip flatness lan straightness mengaruhi dalan nalika plating timah, stabilitas tension, lan nduwurke tumpukan neatness. Straightness sing ora apik nyebabake jalur kasebut ngumbara, ndadékaké nduwurke tumpukan ora rata utawa downtime kanggo pangaturan ing proses sabanjure.

3. Sifat Annealing lan Mekanik

Strip tembaga sing digulung mbutuhake anil kanggo nyetel sifat mekanike. Annealing ora cukup nyebabake kekerasan sing gedhe banget, sing ngalangi soldering lan relief stres ing modul kasebut; Kosok baline, over-annealing bisa kompromi stabilitas produksi lan konsistensi dimensi.

4. Timah Coating seragam

Hot-dip timah plating mbutuhake jangkoan lengkap lumahing pita lan sudhut. Lapisan sing tipis banget ngrusak solderabilitas, dene lapisan sing kandel banget nambah konsumsi bahan lan bisa mengaruhi konsistensi dimensi.

5. Konsistensi Winding

Penggulungan otomatis ora mung mengaruhi tampilan produk, nanging uga kemasan, transportasi, lan panggunaan sabanjure. Faktor kayata kontrol tension, mekanisme traverse servo-driven, lan cara spool-ganti nemtokake tightness nduwurke tumpukan lan alignment pinggiran.

Napa Pangukuran Online Penting

Ing produksi terus-terusan, pamriksa titik manual ora bisa menehi umpan balik pas wektune babagan variasi jembar lan kekandelan sing kedadeyan sajrone proses rolling. Pangukuran laser online ngawasi panyimpangan dimensi ing wektu nyata lan feed data menyang antarmuka operator, supaya operator bisa nyetel paramèter proses kanthi cepet.

Kanggo produsen pita PV, nilai inspeksi online ora mung kanggo ndeteksi produk sing ora cocog nanging uga nyuda variasi batch-to-batch lan nambah konsistensi sajrone produksi sing terus-terusan.

Range Produk Khas

Ukuran rampung umum kanggo busbar PV kisaran saka 3 kanggo 8 mm ing jembaré lan 0,2 kanggo 0,4 mm ing kekandelan. Syarat khusus babagan dimensi, toleransi, kekandelan lapisan timah, lan sifat mekanik ditemtokake dening desain modul, proses soldering, lan standar produk pelanggan.

Kesimpulan

PV pita manufaktur ora proses nglibatno Piece siji saka peralatan; rodo, iku terus-terusan, proses terpadu cacahe kabel drawing, rolling, annealing, plating timah, pengawasan, lan nduwurke tumpukan. Kanggo manufaktur modul photovoltaic efisiensi dhuwur, dimensi pita stabil, straightness apik, lapisan timah seragam, lan sifat mekanik sing bisa dikontrol minangka dhasar kanggo njamin kualitas soldering modul lan linuwih jangka panjang.
